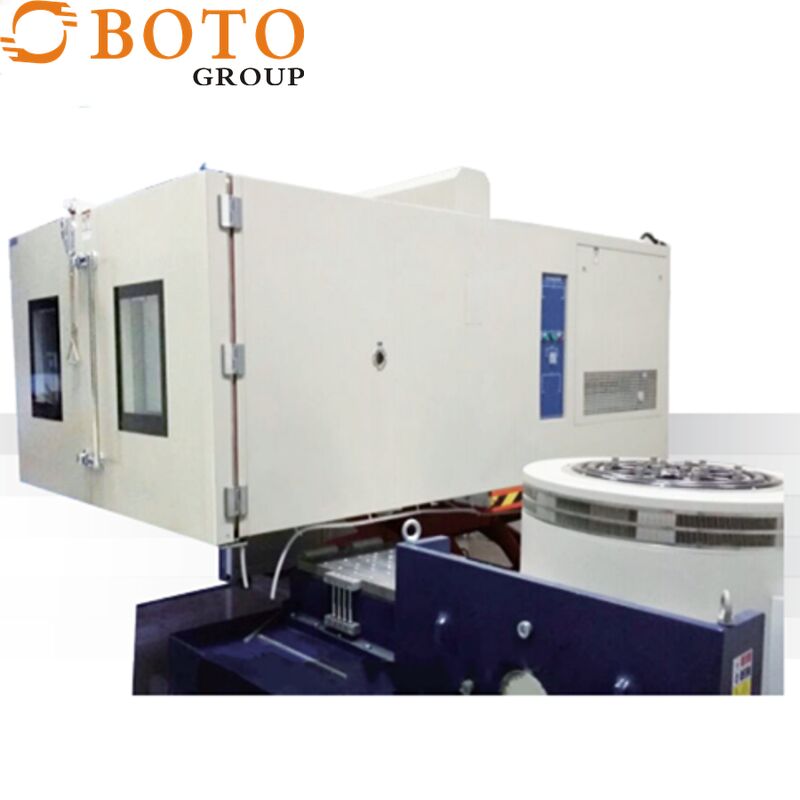

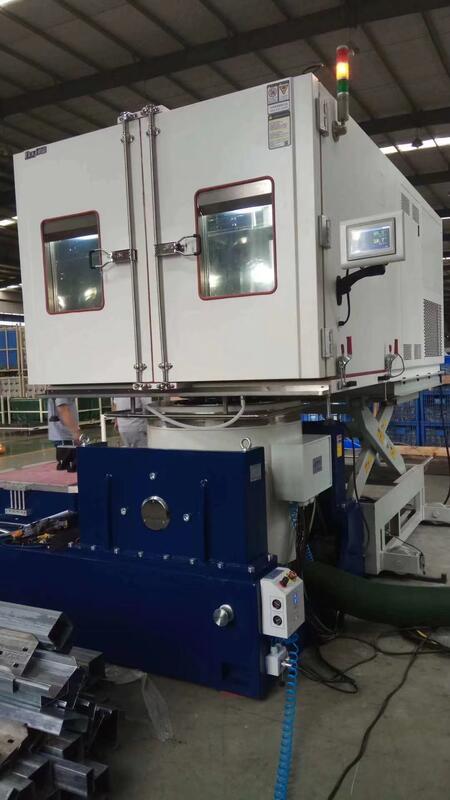

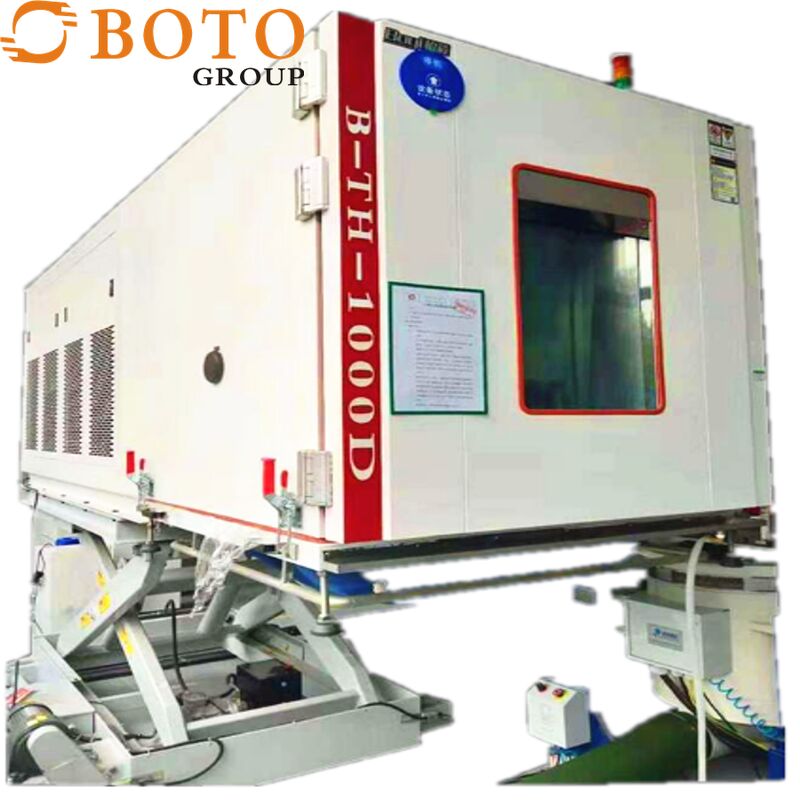

أجريت حسب الطلب غرفة اختبار شاملة لدرجة الحرارة والرطوبة والاهتزاز

درجة الحرارة والرطوبة والاهتزاز غرفة اختبار مركبة

وصف المعيار:

مؤشرات الأداء تلبي متطلبات GB5170, 2, 3, 5, 6-95 "طرق الاختبار للمعلمات الأساسية لمعدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية: درجة حرارة منخفضة،درجة حرارة عالية"إجراءات اختبار البيئة الأساسية للمنتجات الكهربائية والإلكترونية الاختبار A: طريقة اختبار درجة حرارة منخفضة GB 2423.1-89 (IEC68-2-1) إجراءات الاختبار البيئي الأساسية للمنتجات الكهربائية والإلكترونية الاختبار B: طريقة اختبار درجة الحرارة العالية GB 2423.2-89 (IEC68-2-2) المنتجات الكهربائية والإلكترونية اختبار إجراءات اختبار البيئة الأساسية للمنتج Ca: طريقة اختبار الرطوبة الثابتة GB/T 2423.3-93 (IEC68-2-3) إجراءات الاختبار البيئي الأساسية للمنتجات الكهربائية والإلكترونية: طريقة اختبار الحرارة الرطبة المتناوبة GB/T423.4-93 (IEC68-2-30).

أداء المعلمات التفصيلي:

1.1 النموذج: BT-50ZA

1.2: حجم الصندوق الداخلي: W350*H400*D300mm

حجم الصندوق: W580*H1350*D870mm

1.3 نطاق درجة الحرارة: -20°C ~ 150°C

1.4 تقلبات درجة الحرارة: ± 0.5 درجة مئوية

1.5 انحراف درجة الحرارة: ≤±2°C

1.6 وقت التسخين: حوالي 40 دقيقة من درجة حرارة الغرفة إلى 150 درجة مئوية (غير خطية بدون حمولة)

1.7 وقت التبريد: حوالي 60 دقيقة من درجة حرارة الغرفة إلى -20 درجة مئوية (غير خطية بدون حمولة)

1.8 نطاق الرطوبة: 20٪ إلى 98٪ RH

1.9 تقلبات الرطوبة: ± 3% R.H.

1.10 انحراف الرطوبة: ≤3%

الهيكل والمواد:

أ. مادة الصندوق الداخلي: صفيحة الفولاذ المقاوم للصدأ (SUS # 304)

B. مادة الصندوق الخارجي: صفيحة الفولاذ المقاوم للصدأ من خلال معالجة الذرة (SUS # 304) أو طلاء صفيحة الباردة (اختياري)

ج. مواد العزل: رغوة البوليوريثان الصلبة والصوف الزجاجي

D. نظام الدوران الهوائي:

(1) محرك 1 90W

(2) الفولاذ المقاوم للصدأ العمود الممتد

(3) مروحة متعددة الأجنحة (SIRCCO FAN)

E. باب مربع: باب من قطعة واحدة، نافذة واحدة، فتحة اليسار، مقبض على الجانب الأيمن

(1) النافذة 260*340*40mm 3 طبقات من طبقة الفراغ

(2) مقبض مسطح

(3) زر الظهر: SUS # 304

نظام التجميد:

A. ضاغط: ضاغط مغلق بالكامل المستورد من فرنسا

B. المواد التبريدية: المواد التبريدية الصديقة للبيئة R404A

ج. مكثف: محرك ذو حواف مع التبريد

D. جهاز التبخر: تعديل السعة الذاتية متعددة المراحل من نوع الزعانف

E. المكونات الأخرى: المجفف، نافذة تدفق المبرد، صمام التوسع

F. نظام التوسع: نظام التبريد للسيطرة على السعة

نظام التحكم:

الأصلي المستورد من كوريا الجنوبية، شاشة LCD الصينية الكاملة 7 بوصة كورية 880 شاشة شاشة LCD اللمس، بيانات إدخال حوار الشاشة،

المخطط التقني لمعدات اختبار الأدوات الدقيقة

درجة الحرارة والرطوبة يمكن برمجتها في نفس الوقت، وعرض المنحنى، وتعيين قيمة/عرض قيمة المنحنى. يمكن عرض مختلف الإنذارات بشكل منفصل، تحدث فشل

عندما يتم عرض العيب على الشاشة، يمكن القضاء على العيب ويمكن القضاء على سوء التشغيل. مجموعات متعددة من وظائف التحكم في PID، وظائف المراقبة الدقيقة،ويتم عرضها على الشاشة في شكل بيانات.

1مواصفات جهاز التحكم:

a. الدقة: درجة حرارة ±0.1°C، رطوبة ±1%RH

ب. الدقة: درجة حرارة ± 0.1الرطوبة 1%

c. منحدر درجة الحرارة: 0.1 ~ 9.9 يمكن تعيين

د. مع الحد العلوي والسفلي للعمل في حالة الاستعداد ووظيفة الإنذار

اختيار إشارة الدخول لدرجة الحرارة والرطوبة PT 100Ω × 2 (المصابيح الجافة والمصابيح الرطبة)

مخرج تحويل درجة الحرارة والرطوبة: 4 ~ 20MA

g. 6 مجموعات من إعدادات معايير التحكم في PID ، حساب PID التلقائي ، تصحيح تلقائي للصمام الجاف والرطب

2وظيفة عرض الشاشة:

إدخال اللمس، إظهار خيارات مباشرة على الشاشة

عرض مباشر لتحديد درجة الحرارة والرطوبة (SV) والقيم الفعلية (PV) (باللغة الإنجليزية)

يمكن أن يعرض رقم البرنامج الحالي، ورقم القطاع، والوقت المتبقي وأوقات الدورة

د. وظيفة الوقت التراكمي في التشغيل

يتم عرض قيمة إعداد البرنامج لدرجة الحرارة والرطوبة في منحنى رسمي ، مع وظيفة تنفيذ منحنى البرنامج في الوقت الحقيقي

f. مع شاشة تحرير برنامج منفصلة، إدخال مباشرة درجة الحرارة والرطوبة والوقت
