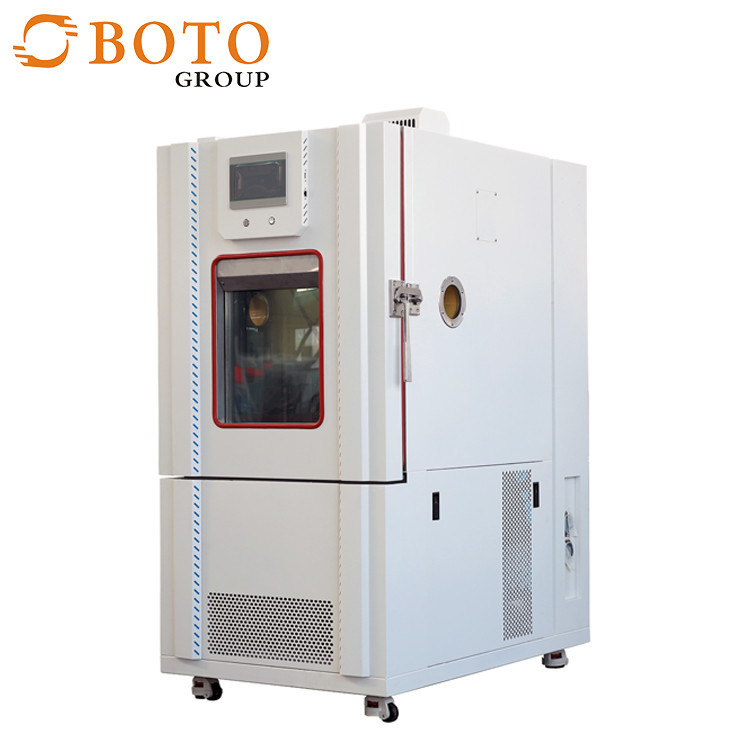

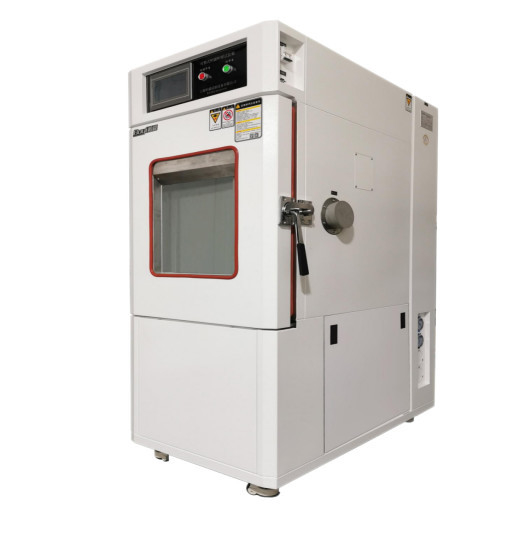

غرف الاختبار البيئي لتوفير الطاقة للمنتجات الكهربائية

تلبي المعيار:
يفي مؤشر الأداء بمتطلبات GB5170، 2، 3، 5، 6-95، "طرق التحقق من المعلمات الأساسية لمعدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية، درجة حرارة منخفضة،درجة حرارة عاليةمعدات اختبار الرطوبة والحرارة الثابتة والرطوبة المتغيرة والحرارة"
إجراءات اختبار البيئة الأساسية للمنتجات الكهربائية والإلكترونية الاختبار A: طريقة اختبار درجة حرارة منخفضة GB 2423.1-89 (IEC68-2-1)
إجراءات الاختبار البيئي الأساسية للمنتجات الكهربائية والإلكترونية الاختبار B: طريقة الاختبار عالية درجة الحرارة GB 2423.2-89 (IEC68-2-2)
إجراءات اختبار البيئة الأساسية للمنتجات الكهربائية والإلكترونية اختبار Ca: طريقة اختبار الرطوبة الثابتة GB / T 2423.3-93 (IEC68-2-3)
إجراءات اختبار البيئة الأساسية للمنتجات الكهربائية والإلكترونية اختبار Da: طريقة اختبار الحرارة الرطبة المتغيرة GB / T423.4-93 (IEC68-2-30)

أساليب وميزات التحكم:
نظام التحكم في درجة الحرارة المتوازنة (BTHC) يتحكم في SSR في وضع PID ، بحيث تكون كمية التدفئة والترطيب للنظام تساوي كمية فقدان الحرارة الرطبة ،حتى يتم استخدامه بشكل مستقر لفترة طويلة.

الهيكل والمواد:
A. مادة الصندوق الداخلي: صفيحة الفولاذ المقاوم للصدأ (SUS # 304 1.0mm سميكة)
B. مادة الصندوق الخارجي: صفيحة الفولاذ المقاوم للصدأ يتم تفجيرها (SUS # 304 1.0mm سمك)
ج. مواد العزل: رغوة البوليوريثان الصلبة والصوف الزجاجي
D. نظام الدوران الهوائي:
(1) محرك 1 90W
(2) عمود تمديد الفولاذ المقاوم للصدأ
(3) شفرة مروحة متعددة الأجنحة (SIRCCO FAN)
E. باب مربع: باب واحد، نافذة واحدة، مفتوحة على اليسار، مقبض على اليمين
(1) النافذة 270x360x40mm 3 طبقات طبقة فراغ
(2) المقبض المتدفق على المستوى
(3) زر الظهر: SUS # 304

نظام التجميد:
A. ضاغط: ضاغط كامل الكثافة المستورد من فرنسا
B. المبرد: المبرد R404A الصديق للبيئة
ج. مكثف: نوع الزعانف مع محرك التبريد
D. المبخرة: تعديل سعة الحمل التلقائي متعدد المراحل من نوع الزعانف
E. المكونات الأخرى: المجفف، نافذة تدفق المبرد، صمام إصلاح
F. نظام التوسع: نظام التبريد المسيطر على السعة

نظام التحكم:
مُستوردة من كوريا الجنوبية، شاشة LCD ذات 7 بوصات ذات كريستال سائل صيني كامل، يمكن برمجة بيانات الدخول، درجة الحرارة والرطوبة في نفس الوقت،القيمة المحددة / منحنى قيمة العرض. يمكن عرض العديد من الإنذارات بشكل منفصل. عندما يحدث خطأ ، يمكن عرض الخطأ على الشاشة للقضاء على الخطأ والقضاء على سوء التشغيل. مجموعات متعددة من وظيفة التحكم في PID ،وظيفة مراقبة دقيقة، ويتم عرضها على الشاشة في شكل بيانات.
1مواصفات جهاز التحكم:
a. الدقة: درجة الحرارة ± 0.1 °C + 1 رقم، الرطوبة ± 1% RH + 1 رقم
ب. الدقة: درجة حرارة ± 0.1الرطوبة 1% R.H.
c. منحدر درجة الحرارة: 0.1 ~ 9.9 يمكن تعيين
د. مع أعلى وأسفل الحد في حالة الاستعداد ووظائف الإنذار
اختيار إشارة الدخول لدرجة الحرارة والرطوبة PT 100Ω × 2 (المصابيح الجافة والمصابيح الرطبة)
مخرج تحويل درجة الحرارة والرطوبة: 4 ~ 20MA
g.6 مجموعة P.I.D تعيين المعلمات التحكمية، حساب P.I.D التلقائي، تصحيح الكرة الجافة والمتبللة
2وظيفة عرض الشاشة:
إدخال اللمس، إظهار خيارات مباشرة على الشاشة
يتم عرض إعداد درجة الحرارة والرطوبة (SV) والقيمة الفعلية (PV) مباشرة (باللغة الإنجليزية)
c. يمكن عرض رقم برنامج التنفيذ الحالي، المرحلة، الوقت المتبقي وعدد الدورات
د. وظيفة الوقت التراكمي في التشغيل
يتم عرض قيم إعداد البرنامج لدرجة الحرارة والرطوبة في منحنيات رسومية ، مع عرض وظائف تنفيذ منحنى البرنامج في الوقت الحقيقي
شاشة تحرير برنامج منفصلة، درجة الحرارة والرطوبة والوقت المدخلة مباشرة
3قدرة البرنامج ووظيفة التحكم:
مجموعات البرامج المتاحة: ما يصل إلى 100 مجموعة
سعة ذاكرة قابلة للاستخدام: 5000 قسم في المجموع
c. تنفيذ الأوامر المتكررة: كل أمر يمكن أن يصل إلى 9999 مرة
يتم إنتاج البرنامج في وضع المحادثة، مع وظائف مثل التحرير، والإزالة، وإدراج.
إعداد وقت الفئات 0 ~ 530 ساعة 59 دقيقة
f. مع ذاكرة البرنامج مع إيقاف التشغيل ، يمكن أن تبدأ تلقائيًا وتستمر في تنفيذ البرنامج بعد استعادة الطاقة (يمكن تخزينها لأكثر من 10 سنوات)
يمكن عرض المنحنى الرسومي في الوقت الحقيقي أثناء تنفيذ البرنامج
h. مع وظيفة ضبط التاريخ والوقت
وظيفة زر وقفل الشاشة (LOCK)
التكوين القياسي:
A. سلك التشغيل 4.0 mm2x3
B. محطة تصدير USB واحدة
C. 2 قطع من الفولاذ المقاوم للصدأ SUS # 304 مربع حمالة صفيحة الفولاذ الختان
D. مجموعتان من سكة الحديد من الفولاذ المقاوم للصدأ مع مسافة قابلة للتعديل من 40 ملم
إضاءة توفير الطاقة 11W ضوء النافذة
F. ثقب اختبار 50 ملم واحد على الجانب الأيسر من جسم الجهاز ، غطاء ثقب واحد من الفولاذ المقاوم للصدأ ، مغلق واحد من السيليكون.
G. قطعة اختبار قياسية غير منسوجة
H. مجموعة واحدة من دليل تعليمات جهاز التحكم ومجموعة واحدة من دليل التشغيل
متطلبات أخرى:
1البرمجيات على الانترنت
2نظام التبريد بالماء

المناطق المحيطة
(1) نطاق درجة حرارة التشغيل المسموح به: 0 ~ 35 °C
(2) نطاق ضمان الأداء: 5 ~ 35 °C
الرطوبة النسبية: لا تزيد عن 85%
(4) الضغط الجوي: 86 ~ 106Kpa
(5) لا يوجد اهتزاز قوي حولها
(6) بدون أشعة الشمس المباشرة أو مصادر حرارة أخرى
(7) منفذ تصريف طبيعي: يجب ألا يكون هناك انتفاخ في أنبوب التصريف ، ويجب ألا يكون أرضية المنزل منحدرة للغاية.

ظروف إمدادات مياه الترطيب: مياه نقية
مصدر الطاقة: 3.5 كيلوواط 220 فولت 50 هرتز
البنود المستبعدة من التقييم:
1التحضيرات لموقع التثبيت.
3.الأسلاك الكهربائية تعمل في الجانب المدخل.الأنابيب الطبيعية للصرف تعمل
5. منفذ الصرف الصحي

المواصفات:
