التحكم المتقدم في درجة الحرارة للاختبار الدقيق في غرف الاختبار البيئي

لمحة عامة:

يجب أن يوفر مربع الاختبار ثابتاً في درجة حرارة عالية ومنخفضة، وبيئة اختبار في درجة حرارة عالية ومنخفضة؛ بما في ذلك نظام التبريد، ونظام التدفئة، ونظام قناة الهواء، ونظام التحكم،جهاز حماية سلامة النظام، إلخ

Tالمعلم الاخني:

Sتاندارد:

GB / T2423.22-87Nb GJB1032-90 MIL-STD-2164 / (E / C

GB / T2423.4-93 GB / T2423.34-86 GJB150.9-86

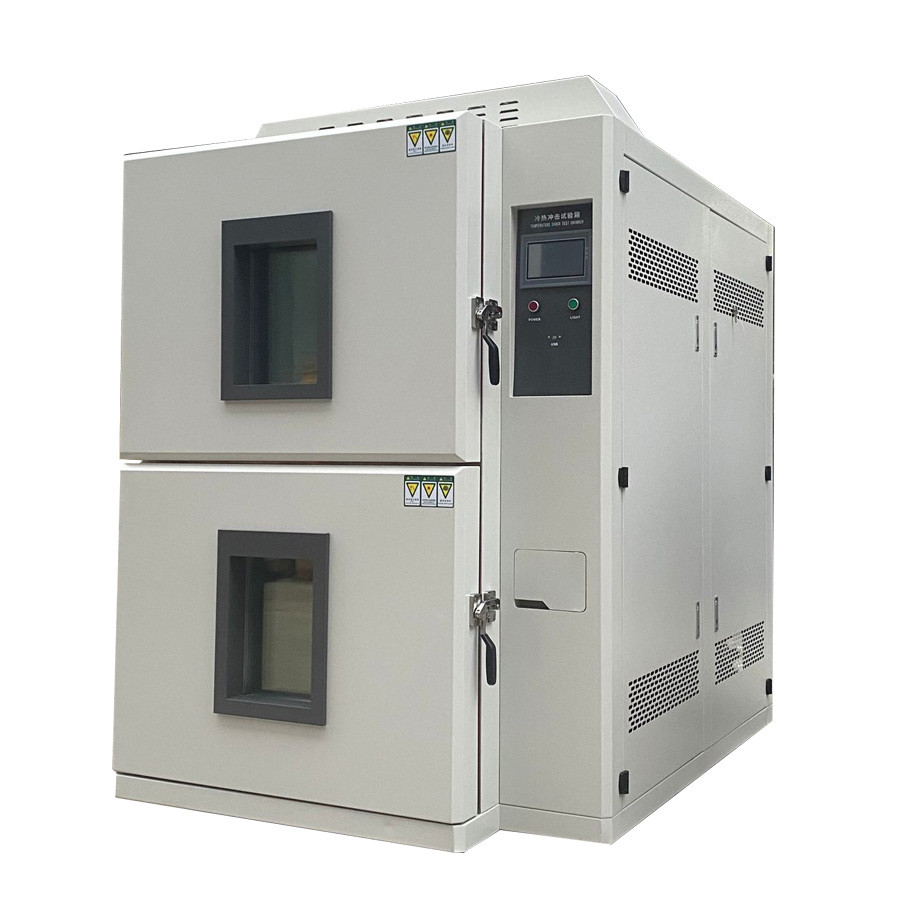

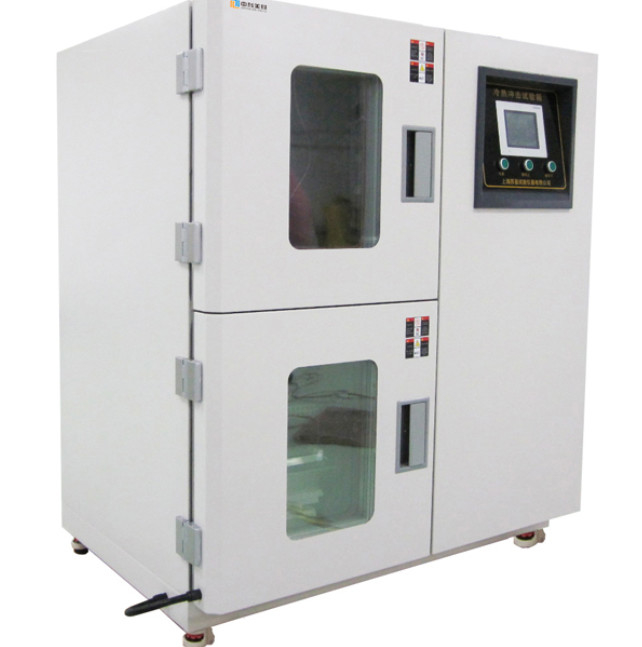

هيكل مربع الاختبار:

هيكل متكامل ، أي صندوق الاختبار ، ونظام التبريد ، ونظام التدفئة ، ونظام تكييف الهواء ، وغرفة التحكم الكهربائية ، ووحدة التبريد متكاملة.وحدة التبريد تقع في الجزء السفلي من الخزانة، ويتم وضع جزء التحكم الكهربائي على جانب صندوق الاختبار لتسهيل التشغيل.

1- الخزانة:

أ) في قناة الهواء طبقة في نهاية واحدة من غرفة العمل، وهناك تسخين / مرطب، تبخير التبريد، محرك الهواء، شفرة المروحة وغيرها من الأجهزة؛

(ب) هناك ثقب واحد للخيوط على جانب صندوق الاختبار، وحجم Φ50mm؛

ج) استوديو غرفة الاختبار مصنوعة من 1mm سميكة SUS304 صفيحة الفولاذ المقاوم للصدأ، والغلاف الخزانة مصنوعة من 1mm سميكة من الفولاذ المقاوم للصدأ عالية الجودة

d) مصنوعة مادة العزل من رغوة البولي يوريثان ، بسماكة 100 ملم ، تأثير عازل جيد ، وليس هناك تجمد أو تكثيف على السطح الخارجي لغرفة الاختبار.

e) تم تجهيز الاستوديو بطبقتين من الرفوف القابلة للتعديل من الفولاذ المقاوم للصدأ

f) تم تجهيز جسم الصندوق بتصريف المكثف.

2. الحجرةالباب:

بالنسبة للأبواب المفتوحة مرة واحدة، تستخدم شريطات الختم من المطاط السيليكوني مزدوجة الخط لإغلاق الأبواب.

3جهاز مراقبة وإضاءة:

يتم تثبيت نافذة مراقبة زجاجية مجوفة متعددة الطبقات علىالباب، حجمها حوالي 300 × 275 ملم ، ويتم توفير جهاز مكافحة التجمد للتدفئة. يتم تثبيت مصباح الهالوجين 20W (AC12V) على باب غرفة الاختبار.
