| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | BOTO |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | BT-TMAX-80 (أ ~ F) |
| الحد الأدنى لكمية: | 1 مجموعة |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 5-25 يوم |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 100 مجموعة / مجموعات شهريا |
| الأبعاد الداخلية WxHxD (مم): | 400 × 500 × 400 | الأبعاد الخارجية (العرض × الارتفاع × العمق) (مم): | 950 × 1650 × 950 |
|---|---|---|---|
| نطاق درجة حرارة: | درجة حرارة منخفضة (A: 25 درجة مئوية: 0 درجة مئوية: -20 درجة مئوية: -40 درجة مئوية: -60 درجة مئوية: - | الرطوبة: | 20٪ ~ 98٪ RH (يمكن تخصيصها) |
| الدقة التحليلية / توحيد توزيع درجة الحرارة والرطوبة: | <i>0.1°C;</i> <b>0.1 درجة مئوية ؛</b> <i>0.1% RH/±2.0°C;</i> <b>0.1٪ RH / ± 2.0 درجة مئوية ؛</b> <i> | ||
| تسليط الضوء: | غرف الاختبار البيئي القابلة للبرمجة SUS304,غرف الاختبار البيئي القابلة للبرمجة RH بنسبة 98٪,غرف الاختبار البيئي القابلة للبرمجة ISO |
||

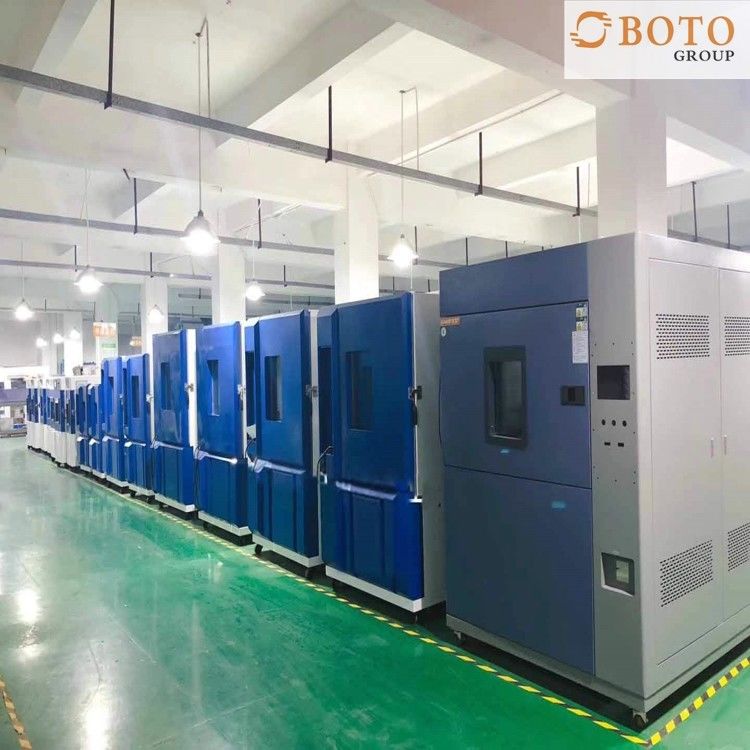

خزانة اختبار المناخ ، الرطوبة ودرجة الحرارة ، خزانات التحكم في درجة الحرارة ، الغرفة البيئية القابلة للبرمجة
درجة حرارة غرفة اختبار الرطوبةيستخدم لاختبار أنواع مختلفة من المواد لتحملها للحرارة والبرودة والجافة والرطوبة.يتم تطبيقه لفحص الجودة لجميع أنواع المنتجات الإلكترونية ، والأجهزة الكهربائية ، والمنتجات من الاتصالات ، والأدوات ، والسيارات ، والبلاستيك ، والمعادن ، والمواد الغذائية ، والمواد الكيميائية ، ومواد البناء ، والصناعات الطبية والفضائية.
يساعد اختبار درجة الحرارة والرطوبة على تحديد سلوك المكونات في ظروف وبيئات الاختبار القاسية التي تنطوي على بيئة متقلبة ودرجة حرارة عالية ورطوبة نسبية مختلفة.يمكن إجراء الاختبارات مع ثبات درجة الحرارة والرطوبة في حالة ثابتة ويمكن أن تكون في حالة ديناميكية حيث يتم استخدام الرطوبة للحث على فشل المكونات أو المواد.
الخصائص الرئيسية
1. يتكون صندوق اختبار درجة الحرارة والرطوبة الثابتة بشكل أساسي من لوحة التحكم ، لوحة التوزيع ، طبقة العزل ، مروحة تزويد الهواء ، السخان ، المرطب ووحدة التبريد.يمكن تقسيم المواصفات الرئيسية إلى 6 أحجام قياسية و 10 مواصفات تحت ظروف مختلفة.
2. يمكن توصيل وحدة التحكم بالكمبيوتر من خلال واجهة LAN.يمكن للمستخدمين تصميم البرامج على شاشة الكمبيوتر ، وجمع بيانات الاختبار والسجلات ، وتنفيذ برنامج الاتصال ، ومفتاح جهاز التحكم عن بعد ، ووظائف أخرى.
3. استخدام مروحة إمداد الهواء متعددة الأجنحة دوران هواء قوي ، لتجنب أي زاوية ميتة ، بحيث يكون توزيع درجة الحرارة والرطوبة الداخلي موحدًا.
4. جهاز حماية السلامة الكامل ، في حالة حدوث ظروف غير طبيعية ، ستعرض شاشة التحكم تلقائيًا حالة الخطأ ، وتقطع مفتاح الطاقة ، وتوفر طرق استكشاف الأخطاء وإصلاحها.
النموذج متاح
| نموذج | TMAX-80 (أ ~ ف) | TMAX-150 (أ ~ ف) | TMAX-225 (أ ~ ف) | TMAX-408 (أ ~ ف) | TMAX-800 (أ ~ ف) | TMAX-1000 (أ ~ ف) |
| البعد الداخلي WxHxD (مم) |
400 × 500 × 400 | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000x1000x800 | 1000x1000x1000 |
| الأبعاد الداخلية WxHxD (مم) | 950 × 1650 × 950 | 1050 × 1750 × 1050 | 1200x1900x1150 | 1200 × 1950 × 1350 | 1600 × 2000 × 1450 | 1600 × 2100 × 1450 |
| نطاق درجة حرارة |
درجة حرارة منخفضة (A: 25 درجة مئوية: 0 درجة مئوية: -20 درجة مئوية: -40 درجة مئوية: -60 درجة مئوية: -70 درجة مئوية) ارتفاع درجة الحرارة 150 درجة مئوية يمكن تخصيص نطاق درجة الحرارة
|
|||||
| الرطوبة | 20٪ ~ 98٪ RH (10٪ -98٪ RH / 5٪ -98٪ RH ، هي حالة اختيارية خاصة ، تحتاج إلى مزيل الرطوبة) | |||||
| الدقة التحليلية / توحيد توزيع درجة الحرارة والرطوبة |
0.1 درجة مئوية ؛0.1٪ RH / ± 2.0 درجة مئوية ؛± 3.0٪ ر | |||||
أ- اختبار المعلمة
| نطاق درجة حرارة | -60 ℃ ~ + 150 ℃ (نوع مبرد بالهواء) |
| نطاق الرطوبة |
20٪ -98٪ رطوبة نسبية (نطاق التوزيع كالتالي)
|
| معدل التبريد (بدون حمل) | حوالي 1 ℃ / دقيقة |
| معدل التسخين (بدون حمولة) | حوالي 3 ℃ / دقيقة |
| استقرار درجة الحرارة | ± 0.5 ℃ |
| الدقة التحليلية لدرجة الحرارة | 0.01 ℃ |
| دقة التحكم في الرطوبة | ± 2٪ رطوبة نسبية |
| توحيد درجة الحرارة | ± 2.0 |
| توحيد الرطوبة | ≤ ± 3٪ رطوبة نسبية (+ 2 ، -3٪ رطوبة نسبية) |
| ضوضاء العمل | مستوى الصوت أقل من 75 ديسيبل (أ) (يقاس في غرفة عازلة للصوت بدرجة حرارة محيطة 25 درجة مئوية وأقل صدى ؛ يقاس متوسط قيمة 8 نقاط بالوزن أ ؛ يقاس مستوى كل نقطة اختبار على بعد متر واحد من الضوضاء المصدر والارتفاع 1 متر من الارض). |
| مواد الصناديق الداخلية والخارجية | SUS # 304 |
| مصدر ضوء الصندوق الخارجي | مصباح عالي السطوع |
| التصميم الإنشائي للستراتوسفير | تجنب التكثيف في الجزء العلوي من الصندوق بشكل فعال |
| نافذة المراقبة | استخدام عينة المراقبة (العرض * الطول 28 * 35 سم) |
| تصميم النوافذ مضاد للعرق | جهاز تسخين كهربائي لمنع تكثف الماء والغاز (40 واط) |
|
اختبار الثقوب
|
يمكن استخدامها لتوصيل سلك طاقة وإشارة اختبار خارجي (قطر 50 مم) |
| بكرة الآلة | البكرات قابلة للحركة وموضعها بمسامير قوية (200 كجم / عجلة) |
| الطبقة العازلة |
رغوة البولي يوريثان الصلبة (مزاياه هي: 1. كفاءة عالية وتوفير الطاقة ، سلس بعد الملء ، قوي الترابط بعد المعالجة. 2. مقاومة الزلازل والضغط ، لا تكسير ، لا تسوس ، لا تسقط بعد التصلب. 3. تتميز بتوصيل الحرارة بدرجة حرارة منخفضة للغاية ، ومقاومة الطقس ، والحفاظ على الحرارة. 4. عزل عالي الكفاءة ، عزل الصوت ، مقاوم للماء والرطوبة بعد المعالجة. 5. أداء مقاومة الماء جيد ، لأن ثقب الرغوة مغلق ، ومعدل الختم 95٪ ، ومياه الأمطار لن تتخلل الفتحة. |
| الرف الداخلي | شبكات قابلة للتعديل وشبكتان من الفولاذ المقاوم للصدأ (5.0 سم لكل شبكة) |
|
باب الصندوق
|
عزل حراري مزدوج القناة وغاز محكم لعزل تسرب درجة الحرارة الخارجية بشكل فعال |
| حماية التسرب / الطفرة | فتيل.RC حماية الطفرة الإلكترونية لقواطع دوائر التسرب |
| جهاز كشف وحماية ذاتية داخلي لجهاز التحكم |
1. كشف نقل البيانات بين الحواسيب الصغيرة 2. مستشعر درجة الحرارة / الرطوبة ← انقطاع الدائرة أو ماس كهربائى (+/- أكثر) 3. حماية الطبقة الأولى من درجات الحرارة المرتفعة / المنخفضة من درجة الحرارة الزائدة ← إعدادات للتحكم في التشغيل للحماية من درجات الحرارة العالية والمنخفضة من درجة الحرارة الزائدة |
| واجهة كشف الأعطال والتحكم فيها (جهاز الكشف والحماية الأوتوماتيكي للأعطال الخارجية) |
1. حماية درجة الحرارة الزائدة من الطبقة الثانية ← جهاز حماية إلكتروني للحرارة الزائدة 2. طبقة 3 حماية ضد درجة الحرارة الزائدة من درجة الحرارة العالية ← جهاز حماية ضد درجة الحرارة الزائدة 3. حماية الترميد بقطع الماء ← حماية الرطوبة من قطع الماء وحماية حرق الهواء من الحرارة الكهربائية والماء 4. حماية الضاغط ← حماية ضغط المبرد وحماية الحمل الزائد. 5. جهاز الحماية الممتد ← احتفظ بمجموعتين من أجهزة حماية توسيع الإدخال للكشف عن الخطأ للاستخدام. |
| حماية خطأ غير طبيعي | قم بقطع مصدر طاقة التحكم وبيان سبب الخطأ وإشارة خرج التنبيه عند حدوث خطأ غير طبيعي. |
| مؤشر نقص المياه النشط | موجه المبادرة لنقص المياه على الآلة. |
| حماية من درجات الحرارة العالية والمنخفضة الديناميكية | الضبط الديناميكي لقيمة الحماية من درجات الحرارة العالية والمنخفضة مع ظروف الإعداد. |
| حماية درجة الحرارة العادية | بعد إيقاف التشغيل ، ستتم حماية منطقة الاختبار بالجهاز تلقائيًا عن طريق خفض درجة الحرارة العادية. |
|
وضع التحكم
|
1. يقوم نظام التحكم تلقائيًا بضبط تشغيل الثلاجة وفقًا لظروف الاختبار ، بحيث يكون الجهاز في أفضل حالة لتوفير الطاقة. 2. يتم تبديل سعة التبريد للمبخر بواسطة صمام الملف اللولبي الذي يتم تشغيله بواسطة نظام التحكم. 3. دائرة تبريد الهواء الضاغط الراجع. |
| أساليب العمل |
تم اعتماد الضغط من الدرجة الأولى للنموذج 0 ~ 40. تم اعتماد التبريد التعاقبي الثنائي عند 40 ~ 70. |
| ضاغط تبريد | ضاغط دوار منخفض الضوضاء الأصلي المستورد Taikang الفرنسي. |
| المبردات | R404a / R23 (مؤشر استنفاد الأوزون هو 0 ، يستخدم R23 في نظام التبريد التعاقبي). |
| مكثف |
تبريد الهواء: مبادل حراري أنبوب بزعانف. مبرد بالماء: مبادل حراري بقذيفة وأنبوب. |
| المبخر | مبادل حراري للأنبوب ذو الزعانف (يستخدم أيضًا كمزيل للرطوبة). |
| صفيحة تبادل حرارة |
مبادل حراري للوحة من الفولاذ المقاوم للصدأ (يستخدم نظام التبريد التعاقبي). |
| جهاز الخنق | صمام تمدد + أنبوب شعري. |
